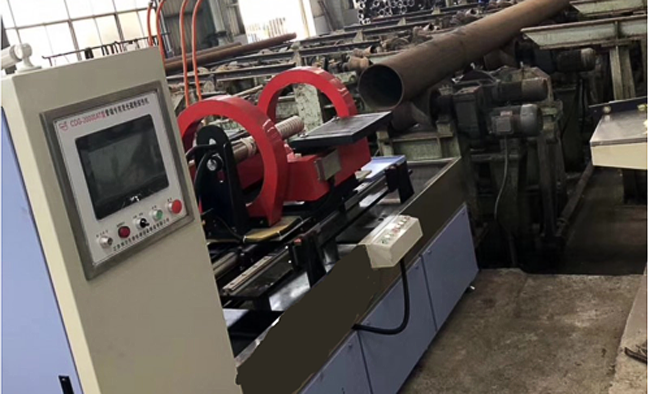

管端熒光磁粉探傷機

管端熒光磁粉探傷機介紹

本品是SK-244.5AT型非接觸式管端熒光磁粉探傷機，可用于檢測平端油套管、鉆桿管、壓力容器用管。

管端熒光磁粉探傷機采用手動、自動兩種操作方式，由可編程控制器（PLC）集中控制。手動時，可進行每個功能的單步獨立操作。自動時，設備自動執行PLC內部程序，進行半自動化程序檢測。當鋼管步進對齊后進入磁化工位時，可自動實現：縱向磁化裝置進入——內壁引磁裝置進入——工件旋轉（由輔機完成）、噴淋——周向磁軛推進、工件旋轉、噴淋——復合磁化、旋轉觀察外表面————內壁引磁裝置返回——內表面、端面觀察——周向磁軛返回——縱向磁化裝置返回。工件平移（由輔機完成）——全管體通過式退磁等一系列動作的半自動化。

本設備周向磁化采用開路磁軛法，縱向磁化采用線圈外加磁場感應法和內壁鋼管引磁感應法，在工件上形成復合磁場，一次性全方位顯示磁跡，具有較高的工作效率；退磁采用全管體通過式退磁法，速度快，剩磁低，效果好；磁化電流采用數字顯示，連續可調，根據工件磁化規范可設定上下限范圍。

管端熒光磁粉探傷機檢測范圍

外徑范圍：Φ114.3mm~244.5 mm

壁厚范圍：4.5mm~22.5mm

最小內徑：80mm

鋼管外徑公差： +1%/-0.5%D

鋼管長度：6m~12.5m

鋼管管體彎曲度：≤2mm/m

管端1.5m彎曲量：≤3.18mm

鋼管全長彎曲量：≤20mm

管端熒光磁粉探傷機技術參數

檢測管端長度：400mm

檢測缺陷類型：管端內外表面及近表面任意方向的缺陷

磁化方法：非接觸法（非直接通電法）

檢測靈敏度：A1型30/100試片清晰顯示

紫外燈照度：大于2000μw/cm2

暗室白光照度：小于20lux

磁粉探傷后鋼管剩磁：≤10Gs

全管體退磁后鋼管剩磁：≤10Gs

磁化電源暫載率：100%

檢測穩定性：設備連續工作8小時后，A1型30/100試片仍清晰顯示

管端熒光磁粉探傷機售后服務要求

管端熒光磁粉探傷機質保期為12個月，在保修期內如因供方制造原因引起的故障，供方將無條件到用戶現場進行免費維修，如因用戶使用不當造成的損壞，供方在維修過程中只收取相應的成本費；

在質量保證期內，設備發生故障時供方在接到用戶通知后，2小時提出解決問題的辦法，24小時內抵達用戶現場服務；保修期滿后，供方對設備實行終身維修服務，并應在按到用戶維修通知后，2小時做出響應，24小時內抵達用戶現場服務；供方對軟件部分免費升級，并免費提供技術援助。
