鋼板離線相控陣自動探傷設備

相控陣超聲波鋼板探傷原理

超聲探傷是一種常規的無損檢測技術，利用超聲波在鋼板中傳播時遇到界面（如分層、氣孔缺陷）反射回來的回波特征來分析鋼板內部是否有缺陷。

超聲波探傷方法按照原理的不同可以分為脈沖反射法、脈沖透射法和共振法。超聲相控陣探傷技術中采用的是脈沖反射法探傷法，只不過利用了相控陣技術。

相控陣超聲波探傷技術仍然屬于超聲波探傷的一種。在超聲波相控陣技術中，超聲波相控陣探頭由線性陣元組成，通過控制陣元的激勵延遲時間達到控制波束的偏轉和聚焦的目的。

鋼板離線相控陣自動探傷設備介紹

這款德國進口鋼板離線相控陣自動探傷設備用于對金屬板材、板帶、板坯和鑄錠的板體和邊緣進行全自動的離線超聲波檢查。離線式相控陣鋼板自動探傷設備設計用于對裝料臺生產線外的平板件進行全自動高性能檢查。探傷系統采用先進的軟件，實時顯示缺陷圖譜，同時將結果保存在本地或外部驅動器上，以便進一步評估、重新評估和分析。

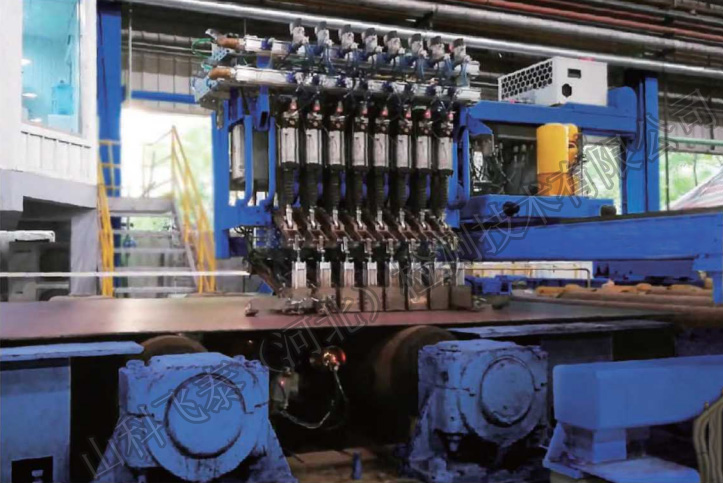

鋼板探傷現場

鋼板可檢測的范圍

● 檢測軋制板材、鑄錠和板坯的內部缺陷，如：分層、非金屬夾雜物、氣孔、重皮等。

● 表面和亞表面缺陷檢測

● 精確的壁厚測量

鋼板的規格要求

1、鋼板材質：碳鋼，不銹鋼，鋁，鈦，銅及合金

2、鋼板寬度：600-1000mm

3、鋼板長度：不小于1000mm

4、鋼板厚度：3mm-350mm

5、表面溫度：最高至250℃

探傷檢測主要技術指標

● 檢測靈敏度：

   內部缺陷：FBH2mm

   表面缺陷：0.2mm x 10mm（寬度x長度）刻槽

● 壁厚測量精度：±0.05mm

● 檢測時間：200s（以4m*12m尺寸的鋼板計算）

鋼板相控陣C掃查界面

可適用多種多通道超聲波探頭

● 基于EMAT的非接觸式陣列探頭

● UT相控陣探頭

● 壓電晶片陣列超聲探頭

● 高分辨率二維或三維激光輪廓儀

超聲波相控陣他就是你檢測主要優點

1、實時彩色成像，包括A/B/C/D和S-掃描，便于缺陷判讀，不會誤判或漏判缺陷；

2、相控陣技術可以實現線性掃查、扇形掃查和動態深度聚焦，從而同時具備寬波束和多焦點的特性，因此檢測速度可以更快更準；

3、相控陣具有更高的檢測靈活性，可以實現其它常規檢測技術所不能實現的功能，如對復雜工件檢測；

4、容易檢測各種走向、不同位置的缺陷，缺陷檢出率高，檢測范圍廣，定量、定位精度高；

5、掃查裝置簡單，便于操作和維護；使用更便捷，對人體無傷害，對環境無污染；

6、檢測結果受人為因素影響小，數據便于儲存、管理和調用，以及連接電腦打印查看。也可以直接連接鼠標在儀器上操作。

7、可以節省許多成本費用，一探頭+各角度楔塊的多用處，可以自動生成圖文缺陷報告，若有內部網路可以直接發送質檢報告到數據中心查閱。

檢測標準

超聲波檢測密度、檢測步驟、驗收標準、數據處理和表示，按照以下國際和國內標準執行：

GOST 22727,SEL 072,ISO 12094 API 5L,ASTM 435,ASTM 578,DNV-OS-F101,EN10160,

JIS0901,JIS0801,ISO10893,ISO3183等等

測試和驗收標準可根據客戶的具體需求和新標準定制
