鋼板缺陷類型及超聲波探傷方法

目前制造壓力容器用鋼板均為中厚板，對此類板材的超聲波探傷，一般采用縱波法即可滿足檢驗要求。對于特殊的壓力容器用板材，例如板厚6mm以下，則需采用板波探傷法。

薄板板波探傷

板波是指超聲波往板厚與波長相當的薄板中傳播的波。實際探傷中，應選擇最佳的模式，以期獲得最可靠的探傷結果。由于板波的反射波高度只與缺陷迎波面的形態有關，而與缺陷的面積大小無關，因而不能根據波高來評定缺陷的大小，此時可從缺陷的四周人射板波以定出缺陷的周界。當鋼板較薄且板中缺陷較小時，底波之前的缺陷波開始幾次逐漸升高，然后再逐漸降低。

采用板波探傷法對薄板探傷分析結果顯示，薄板表面缺陷大致分為以下幾類：

（1）發紋類缺陷：鋼錠中存在的非金屬夾雜和氣孔是產生此類缺陷的主要原因，在軋制過程中隨金屬形變延展而形成發紋，并延金屬纖維方向分布。

（2）溝槽類缺陷：此缺陷內部含有大量氧化物，缺陷前端存在脫碳現象，金相分析其組織為不均勻的珠光體和鐵素體。

（3）孔洞類缺陷：此類缺陷表面裂紋較窄，但內部缺陷寬大。經觀察可發現表面存在孔洞或氧化皮嵌入。

中厚板超聲波探傷

當超聲波進入材料中遇到缺陷或界面時，聲波將被反射回探頭，通過觀察波形中反射回來的能量多少可知缺陷的大小、缺陷表面越大，反射的能力越大。檢測過程通過縱波和橫波兩波型來完成。縱波可用來檢測鋼板內部缺陷，如內部分層、家中和裂紋；橫波可用來檢測鋼板表面和內部的縱向線缺陷。

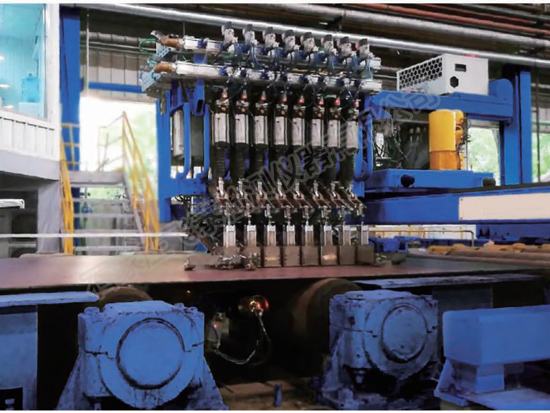

鋼板探傷設備

鋼板探傷簡單實用的是使用鋼板超聲波探傷設備，只要設置好探傷標準和參數就可以自動對鋼板進行探傷檢測，設備可以自動上下料、自動探傷、自動評估缺陷、自動打印探傷報告，適合各種厚度的鋼板探傷。
