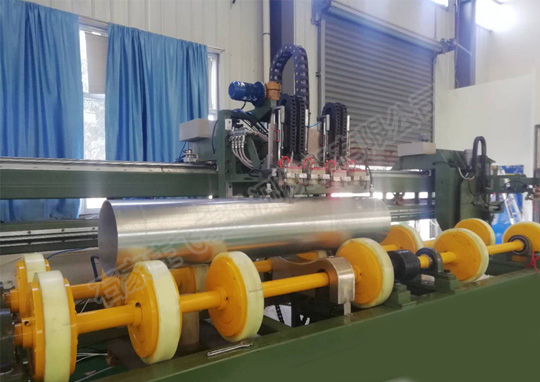

飛泰20通道鋼管超聲波自動探傷系統

飛泰生產銷售一款多通道鋼管超聲波自動探傷系統，共超聲20通道（橫向8通道、縱向8通道、測厚分層4通道）采用橫梁式水柱法探傷檢測無縫鋼管，探傷方法采用鋼管旋轉檢測探頭直線行走檢測。

橫梁式水柱法探傷采用鋼管橫進橫出檢測方式，系統先將無縫鋼管吊至上料臺架，上料裝置將無縫鋼管平穩放至旋轉輥道。利用無縫鋼管自轉，檢測探頭在無縫鋼管上部直線移動，形成螺旋.線掃查的檢測方式，完成對無縫鋼管的全覆蓋探傷。探傷完成后由下.料機構將無縫鋼管翻至下料架臺。

飛泰開展無損探傷設備的研發和生產有近20年.的歷史，超聲在線或離線成套探傷設備.銷售到上海、天津、黑龍江、江蘇、浙江、四川、廣東、遼寧、河北、山東、內蒙、湖北等地的包括上海寶鋼、四川攀成鋼在內的200多家企業，均通過國家檢測.中心認證，使用可靠，受到客戶的認可和好評。

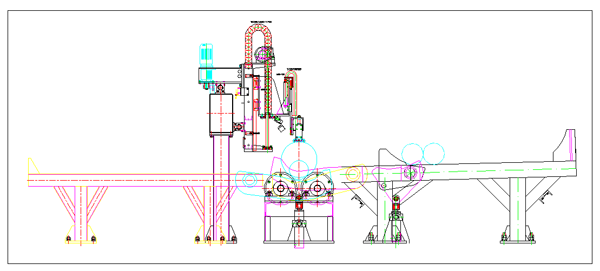

無縫鋼管橫進橫出探傷檢測展示

多通道鋼管超聲波自動探傷系統的組成

主要由鋼管旋轉輥道、橫梁式檢測操作平臺、上料臺架及撥料裝置、探頭系統升降裝置、探頭跟蹤裝置、電控系統、20通道超聲探傷儀器、氣路系統、液壓系統、水循環系統、打標裝置、樣管調試機構組成。

20通道超聲探傷儀器：

1、儀器的工作頻率： 1－10MHz

2、增益范圍100dB，最小步進1dB

3、重復頻率100Hz～10KHz

4、探傷靈敏度余量：≥56dB

5、垂直線性誤差：≤3％

6、水平線性誤差：≤0.5％

7、動態范圍：≥30dB

8、分辨率：≥34dB

9、電噪聲電平：≤10％

10、檢測通道數：20CH

11、超聲波自動探傷儀器在標準要求的探傷靈敏度情況下（按Ф6.0mm平底孔標定，采用5MHz8×30×2國產常規探頭探傷壁厚20mm的鋼管焊縫），各探傷通道靈敏度余量須大于50dB。

12、儀器每個通道工作方式可相互轉換，工作方式為自發自收和一發一收。

13、儀器各探傷通道須完全獨立調整，不允許互相影響、干擾，調整主要包括增益、衰減、閘門參數、抑制、報警電平等

多通道超聲波探傷掃查界面展示

多通道鋼管超聲波自動探傷系統具備的功能：

（1）設備具有支數記錄功能。

（2）設備具有發現鋼管缺陷時聲光報警功能。

（3）自動動檢測結果統計：爐號；鋼級；規格；序號；檢測總數；合格數；不合格數；合格率及自動形成檢驗報告及打印。

（4） 設備具有自動記錄顯示缺陷數及位置，形成檢驗記錄和報告范圍的功能存儲可存儲檢驗記錄和報告，供回放，查看，編輯等。

（5） 能存儲各種檢測數據，圖表及報告結果。周或月檢測數據能備份、存儲、能導出為文本文件。

（6）探傷儀器應采用先進的相關報警電路技術，能有效抑制探傷現場的外來干擾，提高檢測報警可靠性；

（7）設備應采用先進的技術能有效抑制探傷現場的外來各種干擾（主要是震動、抖動等），提高檢測各項性能的可靠性。

20通道超聲波探傷檢測系統

超聲波是什么

超聲波是一種機械波，探傷系統通過超聲波在材料中傳播遇到介質會發生反射與折射原理來獲取傷形信號。如果無縫鋼管中沒有.缺陷的話，超聲波傳播的無縫鋼管另一端會發生反射，被探頭捕捉后，根據波在無縫鋼管中的聲速與實際檢測時發射波與接收回波之間所耗的時間來判斷出無縫鋼管的厚度。如果有.缺陷同樣也會有反射回波，探頭會捕捉到。那么缺陷回波會比無縫鋼管另一面（底面）回波走的行程短，依次在設備上體現出來就能判斷是否有.缺陷形成了。

無縫鋼管探傷檢測

多通道超聲波自動探傷系統可以檢測低合金鋼、高合金鋼、碳鋼、不銹鋼等鋼種制作的無縫鋼管內外穿透傷、折疊、夾雜、裂紋、裂縫、傷痕、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等。檢測速度可以控制在0--4m/分鐘，整個檢測過程采用PLC控制，通過觸摸屏人機界面，可實現手動、自動等控制方式探傷。

鋼管超聲探傷標準

下列標準有沖突時，以其中要求更嚴格的標準為驗收標準。

GB/T5777-2019《無縫鋼管超聲探傷檢驗方法》

JB4730-1994《壓力容器無損檢測》的8.1 “高壓無縫鋼管超聲檢測”

YB/T4082-2011《鋼管自動超聲探傷系統綜合性能測試方法》

我公司售后服務中，使用的維修零配件應為原廠配件

(5) ISO9001《質量管理體系認證》許可證

我們追求質量過硬，管理規范。為此，我們通過了ISO 9001質量管理體系認證，并貫徹于日常工作中。

(6)我們保證通過國家檢測部門對超聲波自動探傷設備技術標準GB/T7735-2011、GB/T5777-2019的認證。
