螺旋焊管在線無損探傷設備

螺旋焊管在線無損探傷設備

本款螺旋焊管在線無損探傷設備采用超聲波——橫梁式水膜法探傷，適用于直徑300-2500mm、壁厚8-16mm的螺旋焊縫鋼管檢測。系統采用計算機控制與信號實時采集處理相結合技術，利用多通道數字探傷儀在高速計算機的支持下，實現自動檢測缺陷，自動評估缺陷，顯示并記錄（缺陷）回波幅值、存儲和打印檢測數據、按用戶要求格式自動生成檢測報告。

探傷設備還具備儀器先進、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點，整體技術處于國內先進水平。

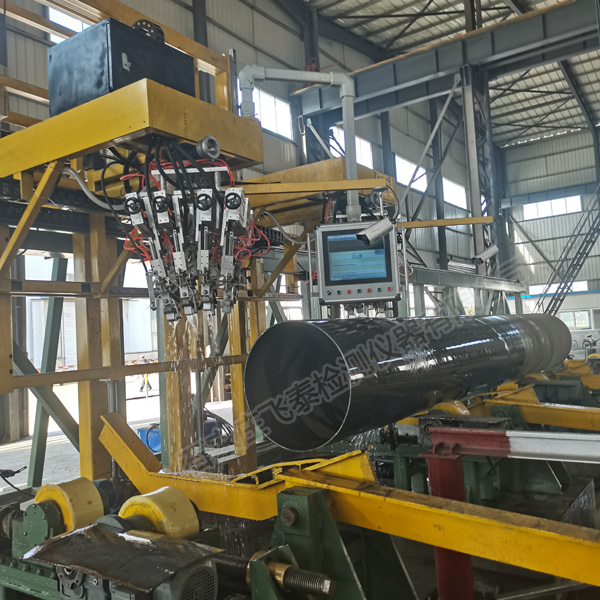

螺旋焊管無損探傷設備展示

螺旋焊管在線無損探傷設備的組件

1、檢測操作平臺

2、探頭系統升降裝置

3、探頭跟蹤裝置

4、焊縫跟蹤系統

5、電控系統

6、數字8通道超聲探傷儀器

7、氣路系統及打標裝置

8、水循環系統

螺旋焊管在線無損探傷設備主要參數

探傷方法：焊縫超聲檢測8通道

通道數：焊縫中縱傷為4通道，橫傷為2通道，分層為2通道。

檢查缺陷的種類：虛焊、未焊透、內外穿透?jìng)?、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等

探傷速度：0—8m/分鐘

頻率：64 Hz--4MHz;超聲0.5 MHz --10MHz

頭尾盲區：200mm

誤報率：≤2%

漏檢率：≤0%

檢測靈敏度：NB/T47013-2015.3

探傷設備綜合性能指標：NB/T47013-2015.3

檢出缺陷后處理：即時給出聲光報警信號

螺旋焊管探傷規格要求

探傷鋼管直徑：φ300～φ2500mm

探傷鋼管壁厚：8--16 mm

探傷鋼管板寬：≤1.1m

彎曲度：≤1.5/1000mm

無損探傷設備功能優勢

1、探傷設備具有自動上下料功能。

2、探傷設備可根據標準自動檢測缺陷。

3、探傷設備發現鋼管缺陷時具有聲光報警功能。

4、設備具有自動標記、形成檢驗記錄和報告的功能，存儲系統可存儲檢驗記錄和報告。

5、探傷儀器采用先進的相關報警電路技術，能有效抑制探傷現場的外來干擾，提高檢測報警可靠性；
