A型脈沖反射式超聲波探傷儀工作原理

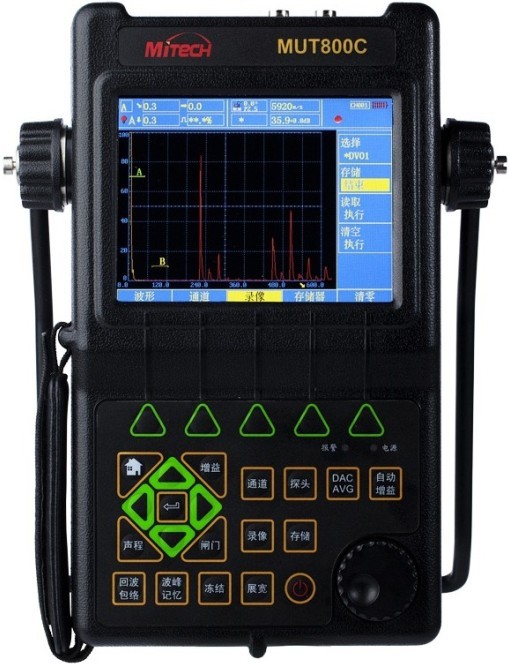

A型脈沖反射式超聲波探傷儀簡介

A型脈沖反射式超聲探傷儀的一種常用的超聲波探傷儀，具有缺陷定位精度高、能檢測缺陷的大小、靈敏度高、只需單面接近試件、適用于各種形狀等優點。對于使用人員整體要求較高。A型顯示脈沖反射式超聲探傷儀主要由同步電路、時基電路、超聲發射設備、超聲換能器、超聲接收設備、顯示裝置等部分組成。

超聲波探傷儀工作原理

超聲波探傷儀對工件進行檢測時工件表面要涂抹耦合劑，然后將探頭與工件接觸，當被檢測的工件中存在缺陷時 ,就會將聲波反射回來 , 根據反射波的大小及位置可以判斷出缺陷的大小。在工作過程中 , 同步電路按一定的頻率間隔發射觸發脈沖信號 , 同時觸發掃描電路和發射電路。掃描電路影響顯示裝置。而發射電路產生一個高頻脈沖信號去激勵換能器 , 其中的壓電晶片通過逆壓電效應將電能轉化為機械能 , 并通過機械振動進一步轉化為聲能 , 并耦合到被測試件中 , 超聲波在傳播過程中 ,遇到缺陷或被測物底面時 , 會發生反射 , 反射波被同一換能器接收 , 壓電晶片通過正向壓電效應將聲能轉換成電能 , 電能經過接收裝置處理 , 形成反射脈沖。

超聲波探傷儀雜波與噪聲的濾除

超聲波探傷儀中 , 抑制是通過設定抑制百分比來抑制幅度低于設定值的波的顯示。抑制百分比 (即滿幅值的百分比 ) 表示最小顯示的波形高度。低于此高度的波將被忽略 , 其幅值記為零。通過設定合適的抑制百分比的值 , 可以去除被測工件的結構噪聲。注意 , 抑制百分比如果太大的話 , 它也可能抑制二次回波 , 使之不能顯示。如果儀器和電腦連接 , 也可以把測量數據導入電腦中運用小波除噪等軟件的方法進行特征值提取與濾波。
