介紹幾種超聲波探頭校準方法

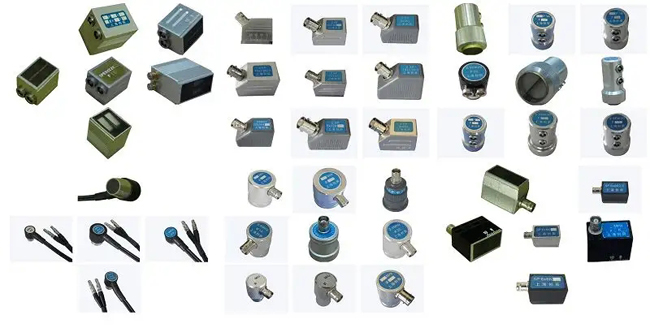

超聲波直探頭校準方法

我們可以根據材料聲速進行校準，分為已知材料聲速校準與未知材料聲速校準。

未知材料聲速校準

一、先初步設定一大概的聲速值；

二、調節閘門邏輯為雙閘門方式；

三、將探頭耦合到一個與被測材料相同且厚度已知的試塊上；

四、移動閘門A的起點到一次回波并與之相交，調節閘門A的高度低于一次回波 高幅值至適當位置，閘門A不能與二次回波相交；

五、移動閘門B的起點到二次回波并與之相交，調節閘門B的高度低于二次回波 高幅值至適當位置，閘門B不能與一次回波相交；

六、調節聲速，使得狀態行顯示的聲程測量值（S）與試塊實際厚度相同，此時，所得到的聲速就是這種探傷條件下的準確聲速值。

七、設定閘門邏輯為單閘門方式，即設為進波報警或失波報警邏輯，此時聲程測量的就是一次回波處的聲程；

八、調節探頭零點，使得狀態行的聲程測量值（S）與試塊的已知厚度相同，此時所得到的探頭零點就是該探頭的準確探頭零點。

已知材料聲速校準

一、材料聲速設置為已知材料聲速，

二、把探頭耦合到校準試塊上，

三、設定閘門邏輯為單閘門方式，即設為進波報警或失波報警邏輯，把閘門套住一次回波，此時聲程測量的就是一次回波處的聲程，

四、調節探頭零點，使得狀態行的聲程測量值（S）與試塊的已知厚度相同，此時所得到的探頭零點就是該探頭的準確探頭零點。

超聲波雙晶探頭校準方法

超聲波雙晶探頭校準步驟，雙晶探頭校準 增加聲速值，直到一、二次回波間聲程顯示的值為50mm，現在便測得了材料的準確聲速是6024m/s；再將閘門設置為單閘門方式，測量一次回波處的聲程，連續調節探頭零點直到一次回波處測得的聲程值為50mm，現在便測得了探頭零點為0.125us。

一、在收發組內設置雙探頭狀態；

二、依照當前測試任務和選用探頭設置好聲程、收發組各功能項目；

三、將探頭耦合到標定試塊上，調節基本組中的探頭零點直到標定回波接近要求的位置，同時二次回波也在顯示范圍之內；

四、調節增益值直到幅值 大的回波接近全屏高度；

五、在閘門組內打開雙閘門；

六、在設置功能組選擇前沿測量方式；

七、移動閘門A的起點到一次回波并與之相交，閘門A不能與二次回波相交；

八、移動閘門B的起點到二次回波并與之相交，閘門B不能與一次回波相交；

九、調整閘門高度，使其位于兩個校準回波前沿的相同位置；

十、然后改變聲速，直至顯示出標定試塊的厚度值；

十一、設定閘門邏輯為單閘門方式，即設為進波報警或失波報警邏輯，此時聲程測量的就是一次回波處的聲程；

十二、調節探頭零點，使得狀態行的聲程測量值與試塊的已知厚度相同。

超聲波探傷儀在使用前一定要進行探頭校準，這樣才能準確檢測工件。
